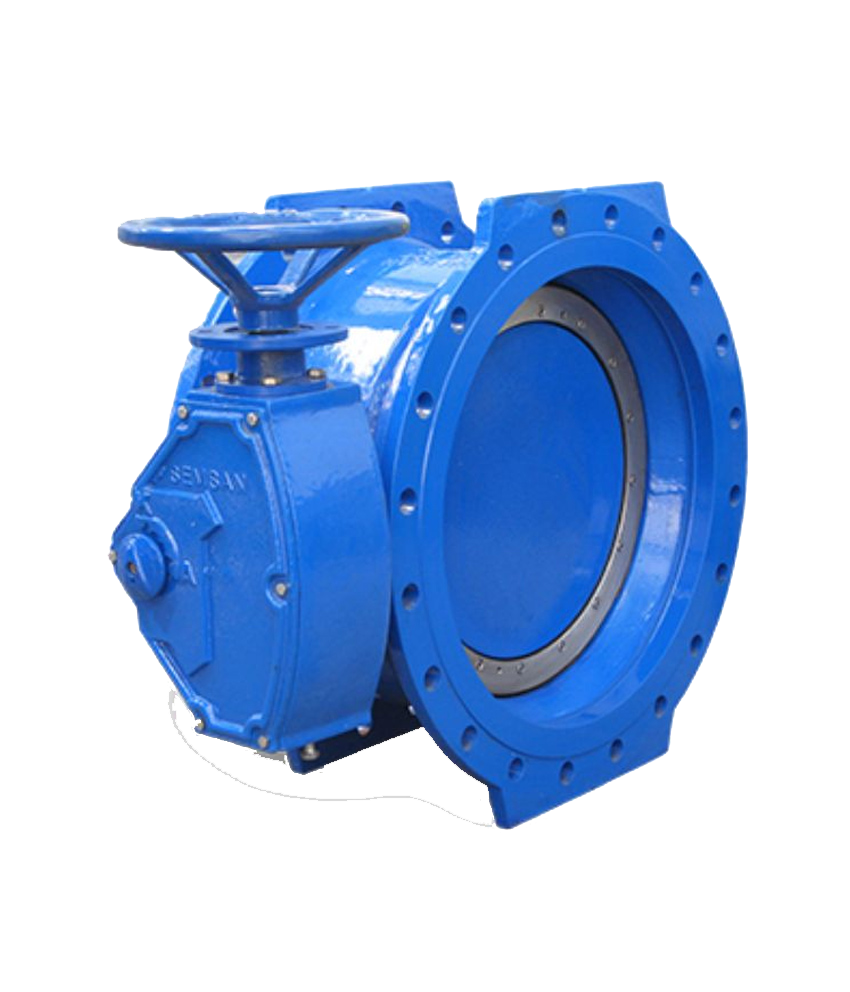

Kelebek Vana
İçme suyu, atık su ve altyapı hatlarında kompakt montaj, güvenilir sızdırmazlık ve pratik operasyon sağlayan çift flanşlı kelebek vana çözümü.
Geniş çaplı hatlarda verimli açma-kapama ve akış kontrolü
Kelebek vana; kısa montaj boyu, düşük ağırlık ve kolay kumanda avantajlarıyla su altyapılarında sık tercih edilen vana tiplerinden biridir. Çift flanşlı ve çift eksenli tasarım yapısı, hat izolasyonu ve işletme sürekliliği gereken uygulamalarda güçlü bir çözüm sunar.
Proje değerlendirmesi için temel bilgiler
Dizayn, operasyon ve korozyon koruma seçenekleri
Mevcut ürün teknik içeriği daha okunabilir kart yapısıyla yeniden düzenlenmiştir.
Dizayn
- TS EN 593 belgeli
- Çift flanşlı
- Çift eksenli
- Flanşlar DIN EN 1092 PN10 - 40
- Vana diski çift kolu
- Flanştan flanşa mesafe EN 558-1 seri 14
- DIN3202, F4 kısa tip opsiyonel
- Tahrik kutusu içerisinde sınır limitleri ve vana pozisyon göstergesi
- Gövde sızdırmazlık yüzeyi; korozyona dayanıklı AISI 316 paslanmaz çelik kaynak dolgu hassas işleme
- Ayarlanabilir ve değiştirilebilir sızdırmazlık lastiği
- EN 12516-1 çelik konstrüksiyon dizayn opsiyonel
- Maksimum çalışma sıcaklığı 50°C, 120°C opsiyonel
Operasyon
- El kumandalı çevirme volanlı kullanım
- Elektrik aktüatör uyumu
- Pnömatik aktüatör uyumu
- Hidrolik aktüatör uyumu
- Oransal ya da ON - OFF kontrol seçenekleri
Korozyondan Korunma
- İçme suyuna uygun elektrostatik toz epoksi boya
- Zinc-rich epoksi astar
- Coal-tar epoksi kaplama
- Glass-flake epoksi kaplama
- Ultraviyole etkilerine dayanıklı enamel dış kaplama
- Komple paslanmaz çelik dizayn
- Korozyona dayanıklı ebonit iç kaplama
Su altyapılarında farklı hat ihtiyaçlarına uyum sağlar
İçme Suyu Hatları
İletim, dağıtım ve şebeke hatlarında açma-kapama operasyonları.
Atık Su Tesisleri
Arıtma ve proses hatlarında güvenilir hat izolasyonu.
Pompa İstasyonları
Pompa çıkış ve yardımcı hatlarda vana kontrolü.
Endüstriyel Su
Yardımcı tesis ve proses suyu uygulamalarında kullanım.
İçme & Atık Su kategorisindeki diğer ürünler
Kelebek Vana için teknik seçim ve teklif desteği alın
Hat çapı, basınç sınıfı, akışkan, çalışma sıcaklığı, kumanda tipi ve kaplama ihtiyacına göre teknik ekibimizden destek alabilirsiniz.
